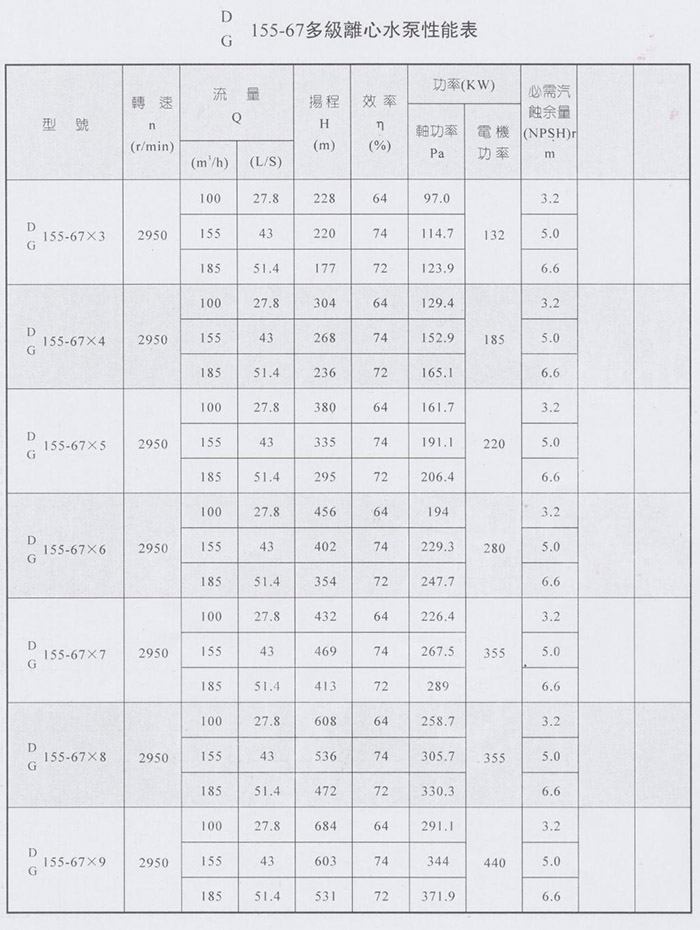

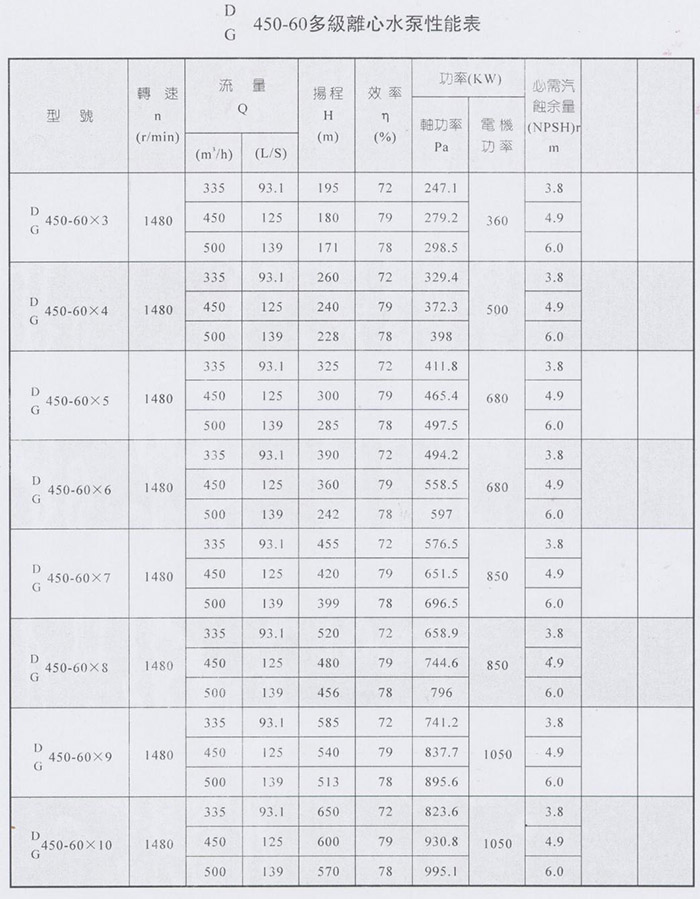

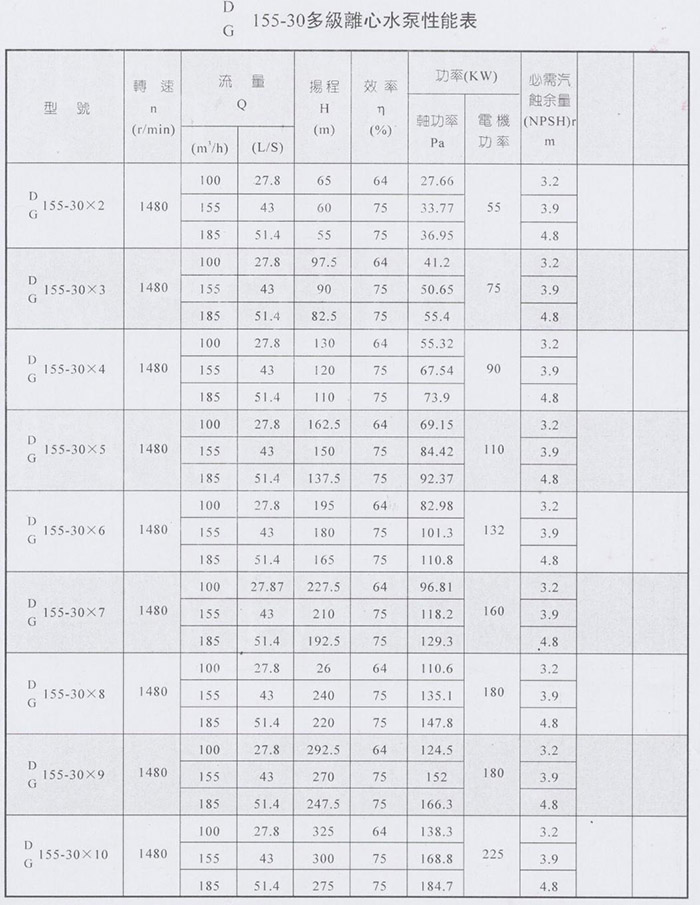

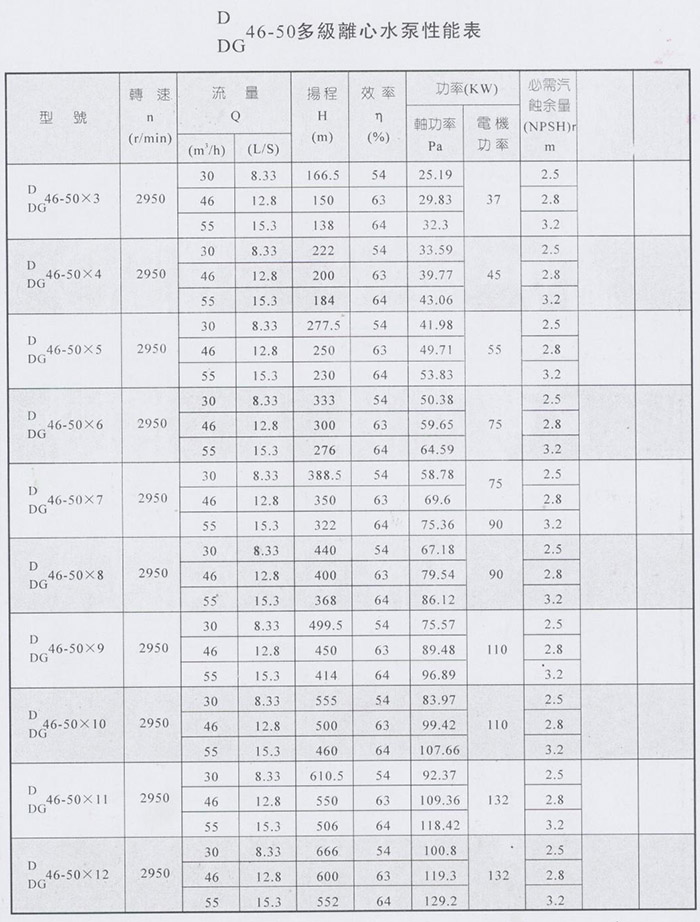

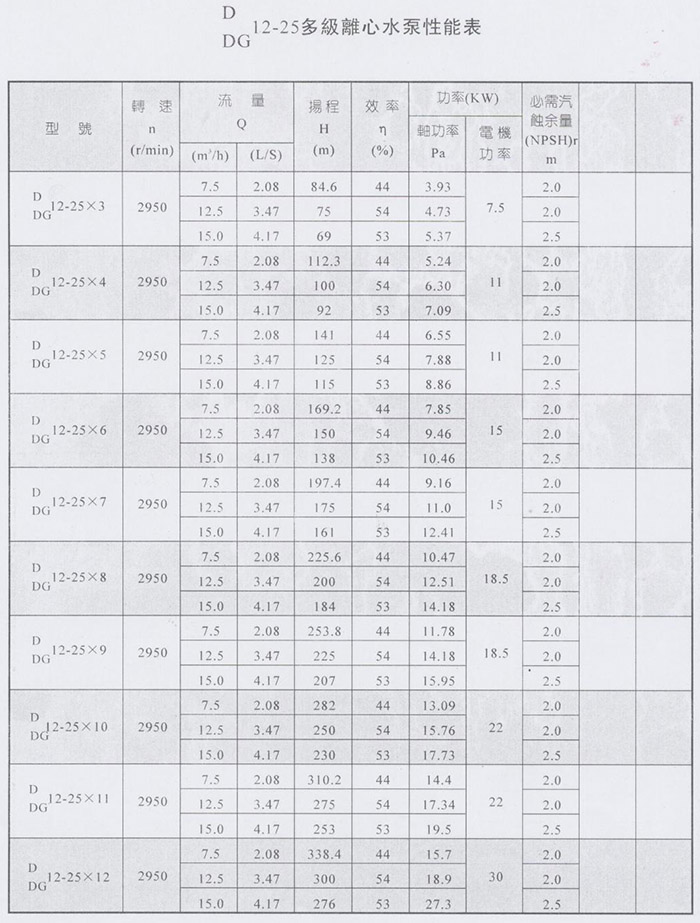

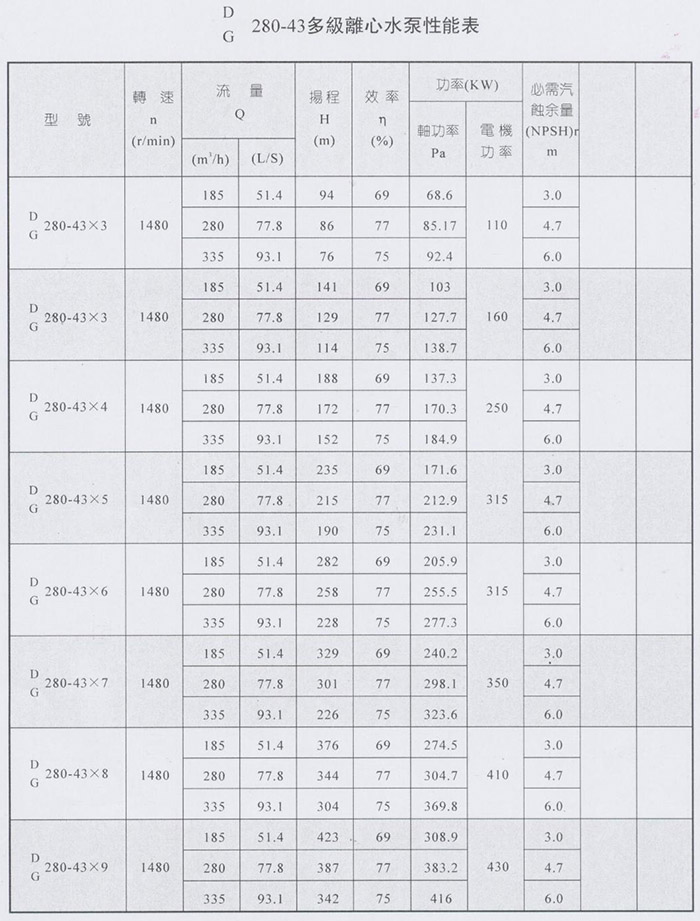

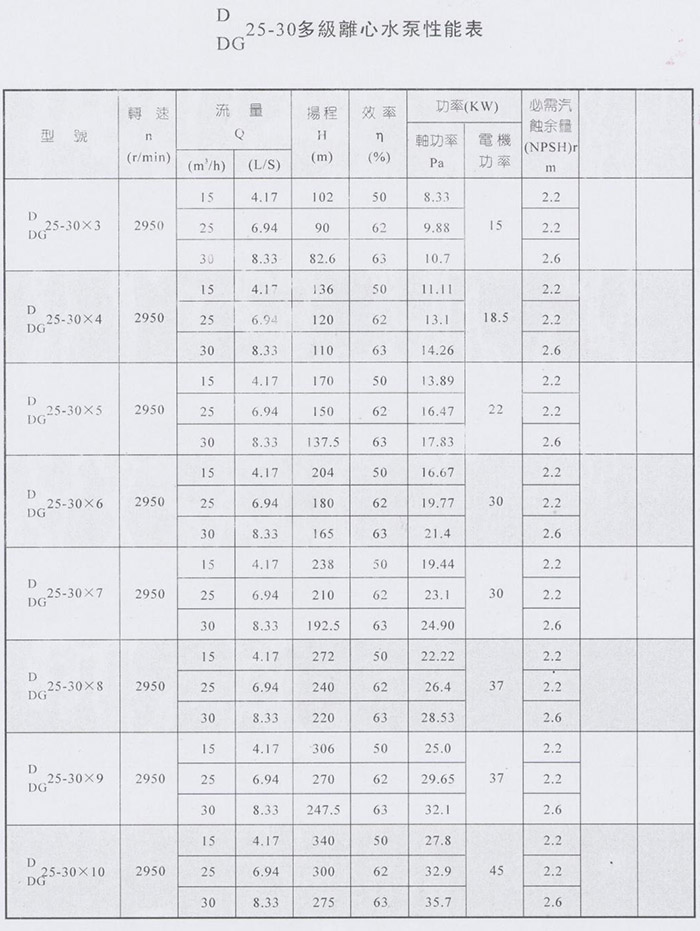

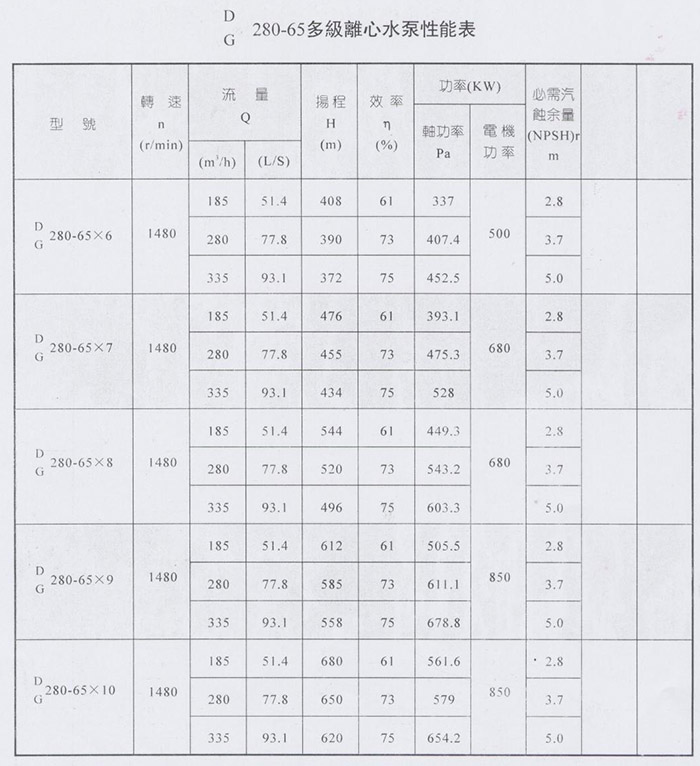

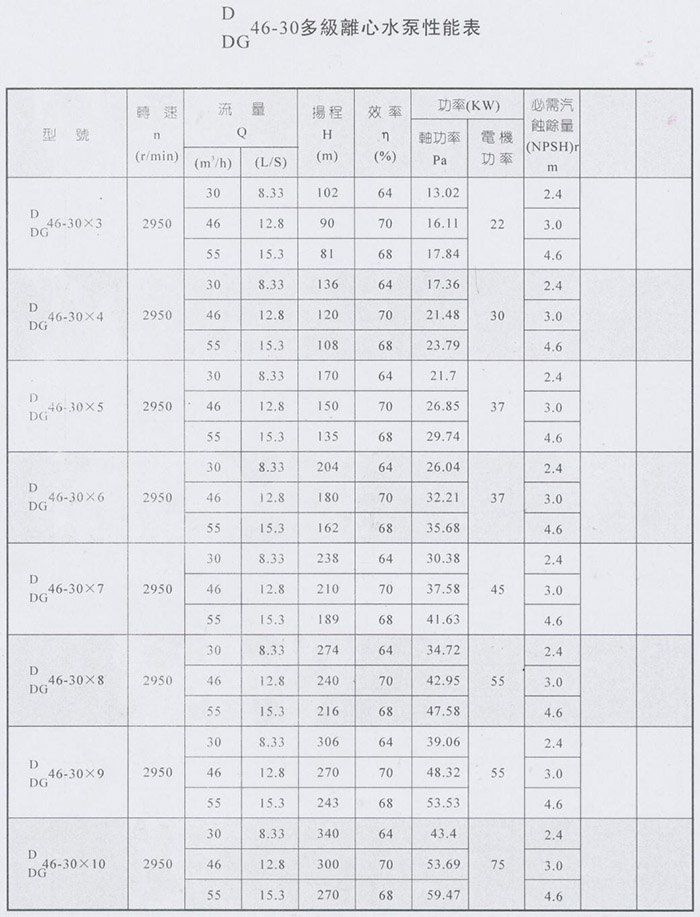

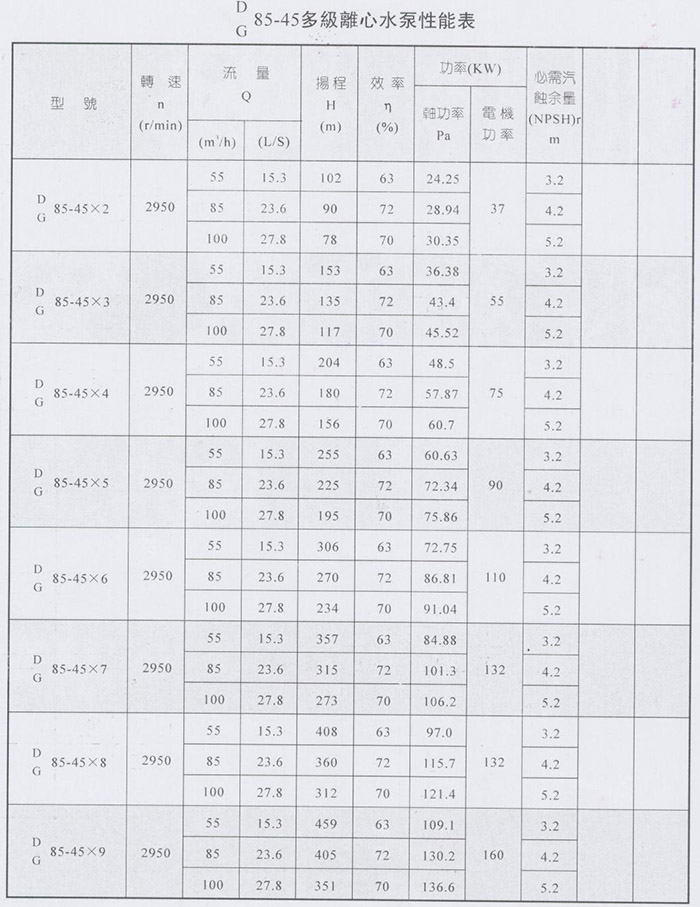

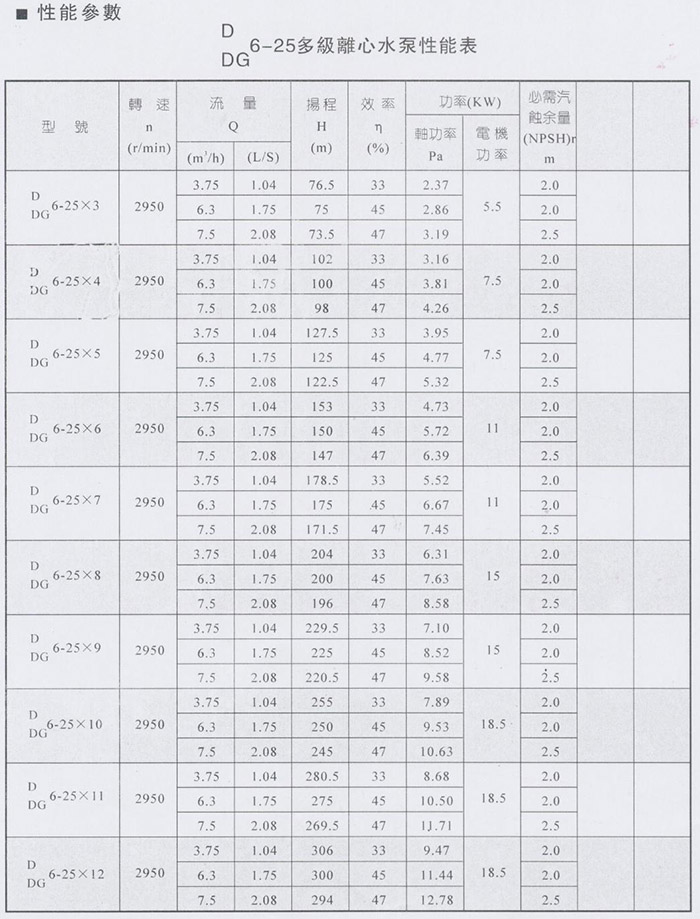

性能范圍

        流量：6.3-450m3/h

        揚程：50-650m

特點

        1.D型臥式多級單吸離心泵，是我國傳統成熟的產品，它與單級離心泵比，具有較大的流量，較好的吸上性能，較高的揚程，雙端支撐穩定。

        2.結構先進，水力曲線平穩，效率高。

        3.泵兩端采用兩組軸承支承，運轉平穩可靠。

        4.采用先進水力模型，葉輪的軸向力利用其葉片對稱布置，工作時不會產生軸向力，平衡性好。

結構說明

        本系列的臥式多級離心泵為兩端支撐，殼部分是節段式，泵的傳動方式是通過彈性聯軸器與電動機連接，泵的旋轉方向，從驅動端看泵，為順時針方向旋轉。

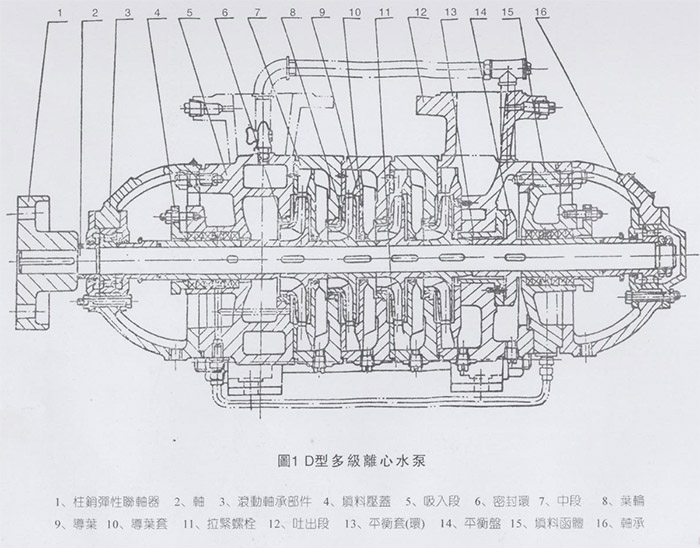

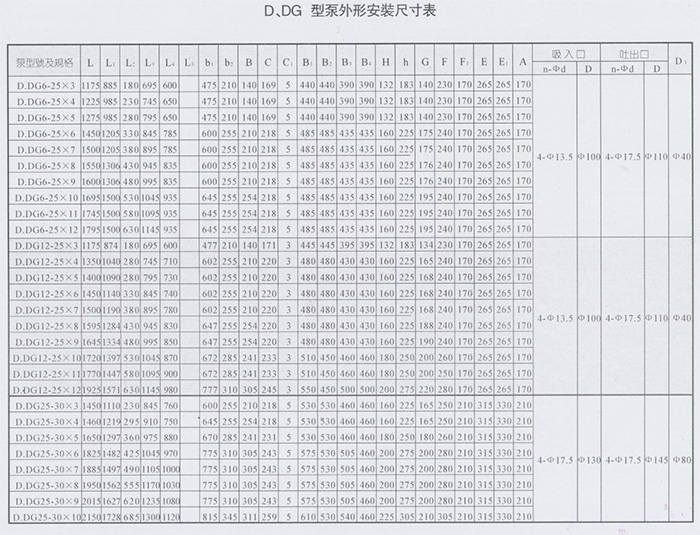

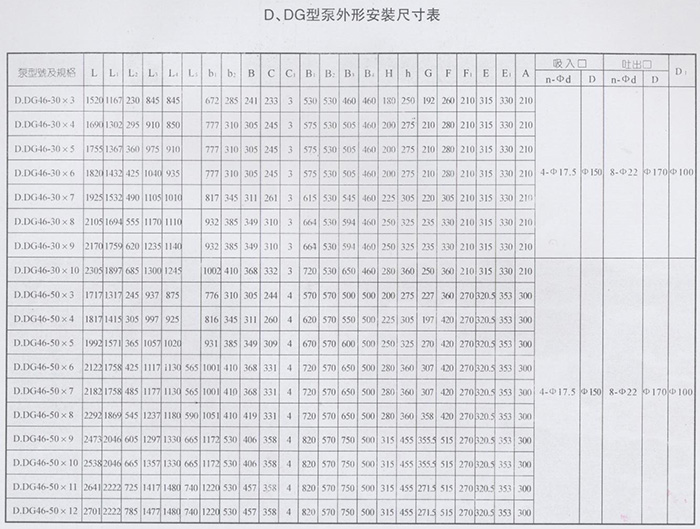

        泵的結構參見圖1和圖2

        1，定子部分

                主要由吸入段，中斷，吐出段，導葉，填料函體等分別用拉緊螺栓和螺栓連接一體，突出口均垂直向上，西入口D型為水平方向，DG型泵為垂直向上。

        2，轉子部分

                主要由軸，葉輪，平很盤及軸套等零件組成

        3，泵的密封

                (1)吸入段，終端，吐出段之間的靜止結合面用紙墊來密封

                (2)泵各級采用節流密封

                (3)泵的兩側軸封采用軟填料密封

                (4)采用擋水圈擋水，防止水進入軸承

        4，軸承部分

                整個轉子由軸兩端的滾柱軸承來支撐，軸承采用油脂潤滑。
